直流油泵控制箱
產品型號：
一、概述
在電力、化工、鋼鐵、鑄造、特種材料加工、環保、通訊領域中，廣泛使用的備用蓄電池組動力系統中，所配備的直流電動機，在斷電情況下為維持水冷卻、油潤滑功能，需要迅速投入備用電源。但直流電動機啟動時顯著的特點就是：啟動電流大，會使直流系統受到較大的直流沖擊，對蓄電池組產生較大的沖擊，極易造成電動機線圈燒損，損壞充電器，由于電流過大導致斷路器跳閘。并且直接啟停對機械系統也會造成一定的沖擊，出現這些現象時都無法使設備正常運行。
三、控制原理及功能
該控制柜是以西門子PLC為控制核心，采用全數字脈寬調制方式，實時高速采集直流電機的電流與電壓，應用電流環閉環控制對采集數據分析處理，輸出正確控制量調節IGBT的輸出占空比，從而實現了對直流電機電流的平滑柔性控制，消除對直流系統的沖擊與干擾。該控制柜不僅具有對直流電機的平滑啟停功能，而且具有過流、過載保護、過欠壓保護、過熱保護、失磁保護、機性檢測、DCS遠控/近控等功能。
四、產品特點

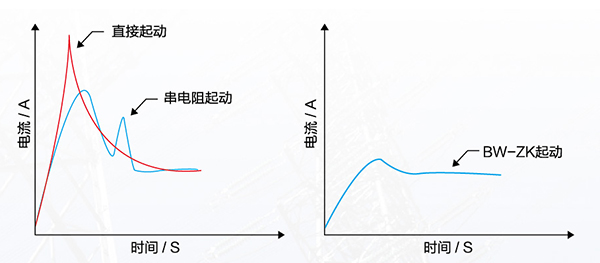

1.與傳統方式（在直流電動機電樞回路中串入啟動電阻，以限制啟動電流）啟動曲線比較如下圖：
2.采用數字PWM斬波方式，啟動過程中沒有電能損耗和熱量產生。
3.實現直流電機的無極啟停，工作電流按控制曲線平滑上升或下降（傳統啟動過程中直流電機的啟動電流依舊大于其額定電流數倍，仍有可能因啟動電流過大而引起電機加速損壞或使蓄電池受到電流沖擊）。
4.西門子控制器模塊化設計，結構緊湊合理、安全、便于安裝與調試、便于操作維護。
5.消除了采用直流接觸器控制投切的各種弊端。
6.該控制柜是由西門子PLC，進口高性能IGBT，西門子人機界面等有機結合而成，大大增加了系統的穩定性及擴展能力。
7.啟動控制中停止和旁路后停止均增加了軟?？刂?，避免了反向感應電動勢的沖擊。
8.電子器件采用原裝進口產品，功率器件采用進口英飛凌IGBT,驅動模塊進化嚴格老化篩選。

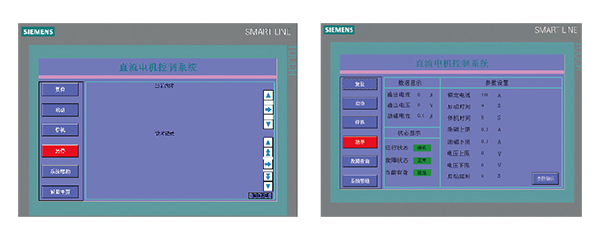

9.可實時顯示運行參數與記錄各種故障信息，參數設置方便快捷。
產品概述：
參數及性能
| 產品參數 | |||||
| 序號 | 參數名稱 | 參數值 | 序號 | 參數值 | |
| 1 | 系統容量 | 1.5KW-100KW可選 | 10 | 環境濕度 | 10·C~+55·C |
| 2 | 額定電壓 | DC220V士10%DC110V士10% | 11 | 相對濕度 | <85% |
| 3 | 啟停時間 | 1-60S可調 | 12 | 防護等級 | IP30-IP55可選 |
| 4 | 控制信號 | DC24V | 13 | 散熱方式 | 自然冷卻 |
| 5 | 通訊端口 | RS485 Modbus協議 | 14 | 安裝方式 | 傾斜度不得超過5% |
| 6 | 過流保護 | 120%額定電流（可選） | 15 | 大氣壓力 | 86kPa-106kPa |
| 7 | 過熱保護 | 75·C（外溫） | 16 | 地震烈度 | 8度 |
| 8 | 電流、電壓信號 |
4-20mA/0-20mA 精度1% |
17 | 貯存溫度 | -25·C~+70·C |
| 9 | 散熱方式 | 自然冷卻 | 18 | 使用環境 | 無腐蝕金屬氣體等 |
| 產品性能 | |||||
| 絕緣性能 | 沖擊電壓 | ||||
| 序號 | 實驗部位 | 絕緣電阻>100兆歐 | 序號 | 試驗部件 | 裝置能承受下表的標準雷電波沖擊檢驗 |
| 1 | 開入回路對地 |
用開路電壓500V搖表測 （標準實驗大氣條件下， 裝置絕緣電阻滿足要求） |
4 | 5000V | |
| 2 | 開出接點對地 | 5 | 5000V | ||
| 3 | 直流電源回路對地 | 6 | 1000V | ||
命名及選型

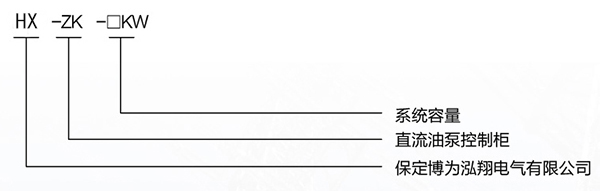

1.產品命名
2.產品選型
| 產品參數 | |||
| 序號 | 名稱 | 選擇區 | 其他要求 |
| 1 | 電動機功率 | 1.5KW-100KW | |
| 2 | 額定電壓 | DC220V DC110V | |
| 3 | 勵磁方式 | 他勵 并勵 | |
| 4 | 通訊方式 | RS485 | |
| 5 | 通訊協議 | modbus | |
| 6 | 安裝方式 | 立式 壁掛式 | |
| 7 | 柜體材料 | 冷軋板 不銹鋼 | |
| 8 | 柜體顏色 | RAL7035（可變） | |
